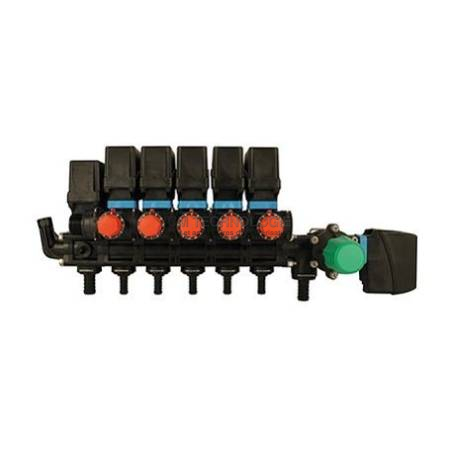

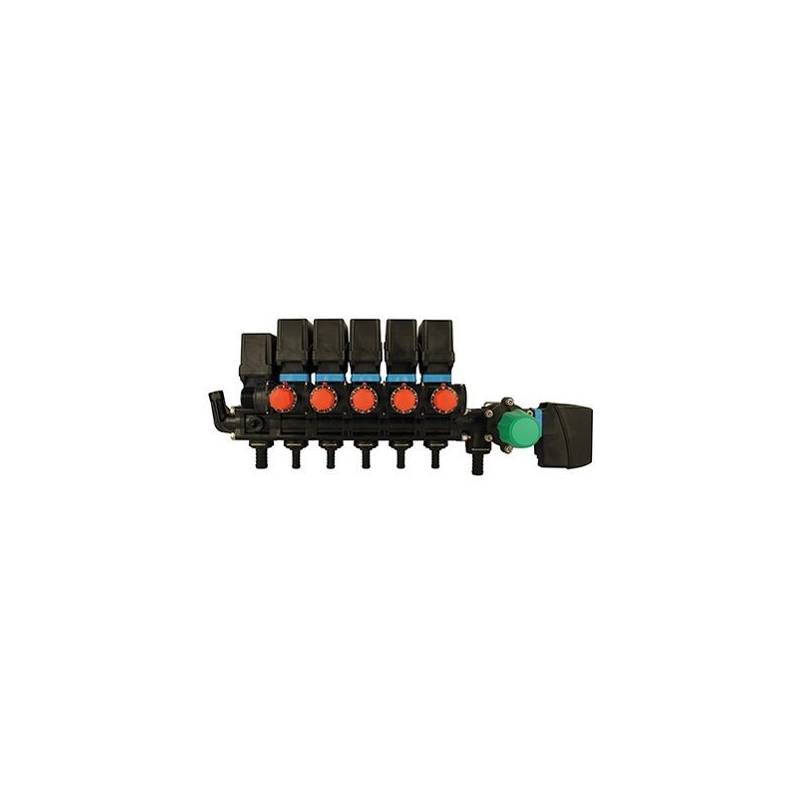

Bloc vanne 3 voies - 5 vannes + vanne de régulation + vanne générale-debitmetre rapid check

Montage de kit vanne pour installation d'une régulation electronique sur pulvérisateur : le bloc est pret à l emploi. Ce montage peut aussi convenir pour un afficheur de pulverisation de type Arag Visio

Vanne 3 voies type 863 avec clapet inox et joint viton actionné par motoréducteur

Nombre de vannes de tronçon : 5

Vanne générale : débit maxi 150 l/min (entrée Ø 25 mm, retour cuve Ø 30 mm)

Vanne de régulation : débit maxi 100 l/min (Ø retour 19 mm). Présiser à la commande si besoin d'autre débit (25, 60, 100 et 150 l/min)

Retours calibrés réglables gradués

Ø raccord de sortie des vannes de tronçon à préciser à la commande : 10, 13, 16, 19 ou 25 mm (13 mm par défaut)

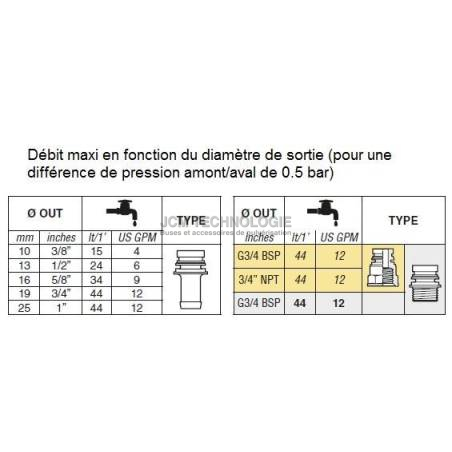

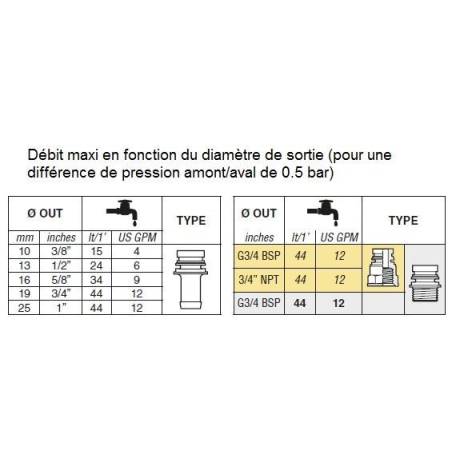

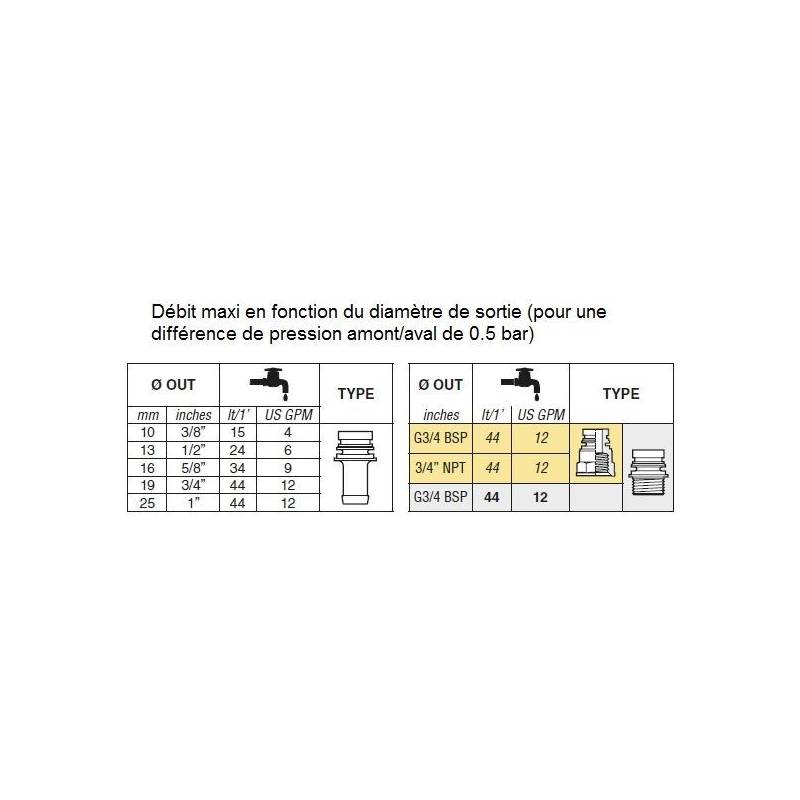

Débit maxi par vanne : 15 à 44 l/min (selon le Ø du raccord de sortie, voir image)

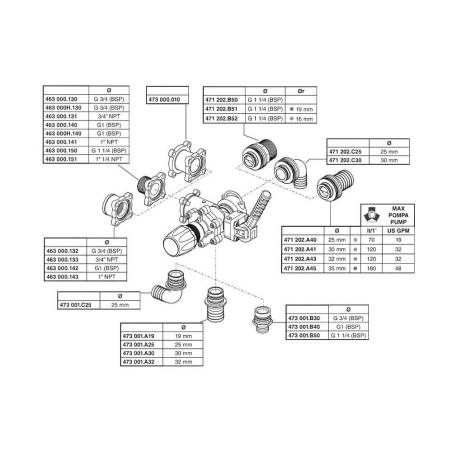

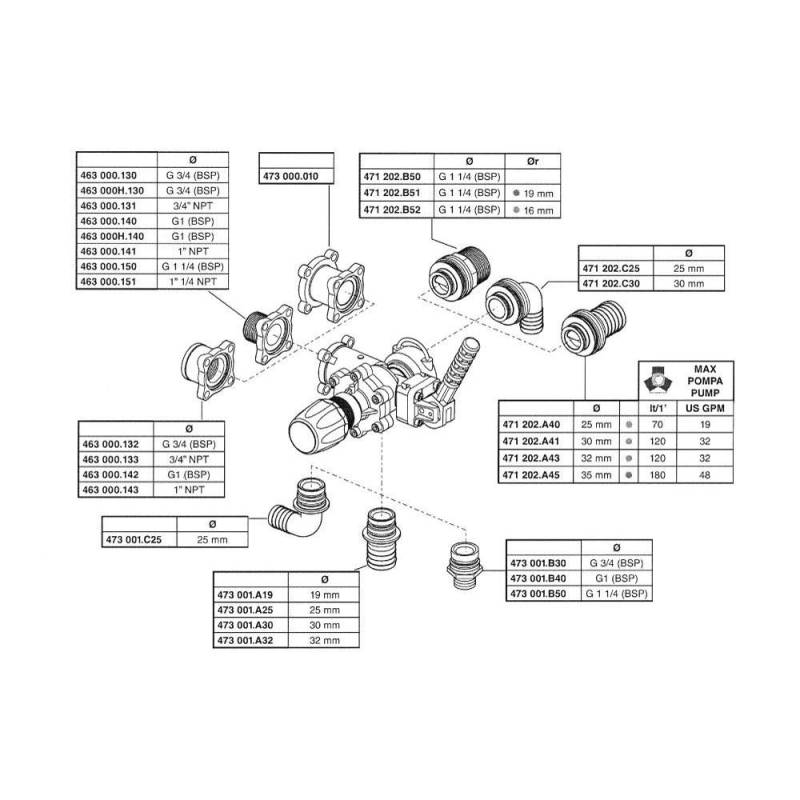

Ø d'entrée sur la vanne générale 871 : à préciser à la commande : 25, 30, 32, 3/4", 1", 1"1/4 (25 mm par défaut)

Ø de retour de la vanne générale 871 : à préciser à la commande : 25, 30, 32, 35, 1"1/4 (30 mm par défaut)

Pression maxi : 20 bars

Alimentation 2 fils par inversion de polarité ou 3 fils (+ et - permanents et +12V pour l'ouverture de la vanne)

12 V / 0.5 A

Temps de commutation du motoréducteur : 0.6 secondes

Livré assemblé avec :

- bride porte manomètre à gauche

- raccord d'entrée à agrafe Arag T5 mâle (livré avec joint torique Viton)

- 2 équerres de fixation inox

- robinets de réglage des retours calibrés - raccord de sortie à agrafe Arag T4 mâle (livré avec joint torique Viton)

- Débitmetre à hélice Polmac Rapid Check avec une plage de mesure de 10 à 150 l/min
