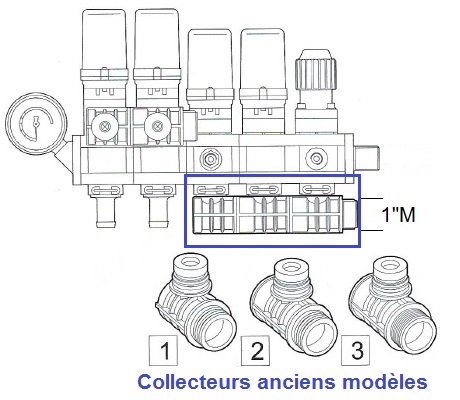

Les collecteurs Arag permettent le regroupement des retours de la vanne de décharge, de la vanne de réglage de pression et/ou de la soupape de sécurité (encadré bleu sur photo ci-dessous).
Les modèles de collecteur de type "ancien" se distinguent par un corps nervuré. Les collecteurs s'emboîtent simplement les uns dans les autres sans agrafe, épingle ou fourchette. 2 joints Viton assurent l'étanchéité.
Les modèles différent selon la vanne modulaire sous laquelle ils sont attachés et selon leur position :
- position 1 = collecteur terminal (extrémité bouchée)
- position 2 = collecteur intermédiaire
- position 3 = collecteur de départ vers retour en cuve (extrémité filetée 1"M)
Le tableau ci-dessous indique les références des collecteurs pour vannes modulaires Arag de type "ancien".
|
|
|
|
|
|
|
|
| Vanne de décharge |
Vanne de régulation - liseré jaune ou gris |
Soupape de sécurité 10/20/30 bars* | Soupape de sécurité 40 bars | |||
| Réf. vanne | 463001HS |
463022 463022S |

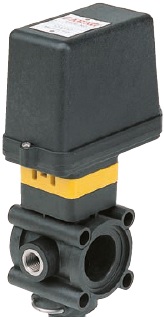

463020 463020S |
463024 463024S |

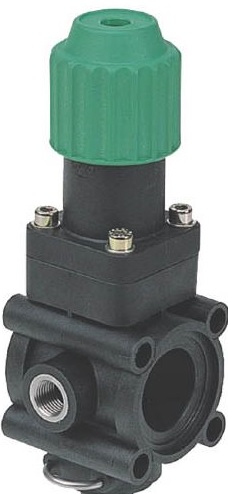

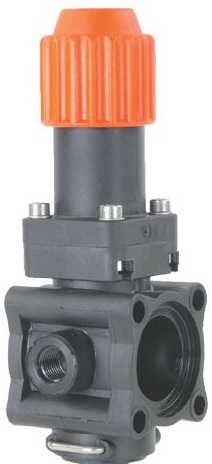

463080 | 463082 |
| D (mm) | 12 | 10 | 14 | 16 | 16 | 16 |
| Position 1 | 463001H300 | 463022300 | 463001300 | 463024300 | - | - |
| Position 2 | 463001H302 | 463022302 | 463001302 | 463024302 | - | - |
| Position 3 | 463001H304 | 463022304 | 463001304 | 463054304 | 463080304 | 463082304 |
* la couleur de la molette peut être Noire (10 bars), Verte (20 bars) ou Bleue (30 bars)
|
Le diamètre D correspond au diamètre du trou du raccord qui s'insère dans le corps de la vanne (raccord à agrafe). Ce diamètre D correspond également au diamètre du pointeau pour les vannes de régulation. Cette donnée est impérative pour l'identification du collecteur de retour. |
 |
Référence des joints intermédiaires (2 par raccords) : 322000050V
