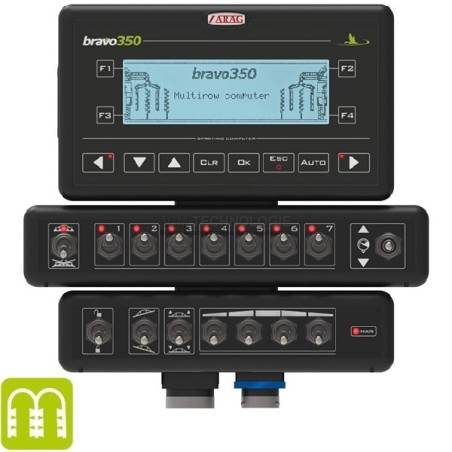

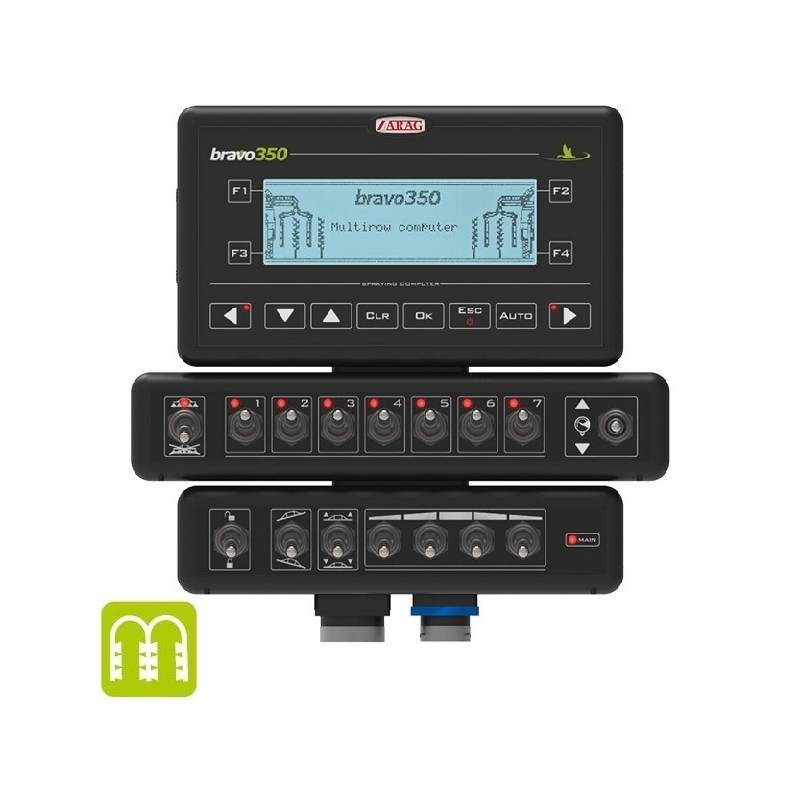

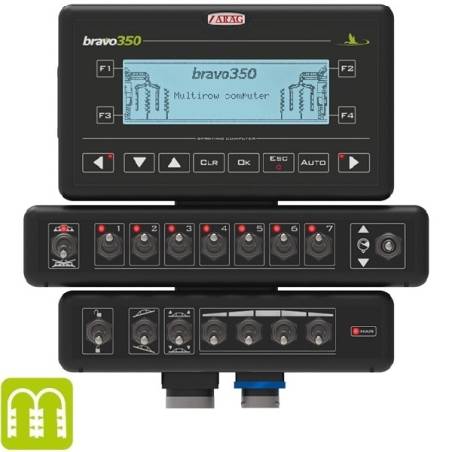

Boitier de régulation arag bravo 350 - 7 troncons - 7 hydrauliques - multirang

Boîtier de régulation à débit proportionnel à l'avancement électronique (DPAE).

Version : viticulture (notion de rangs traités dans l'architecture machine) à câblage direct pour la commande jusqu'à 7 tronçons + 7 fonctions hydrauliques.

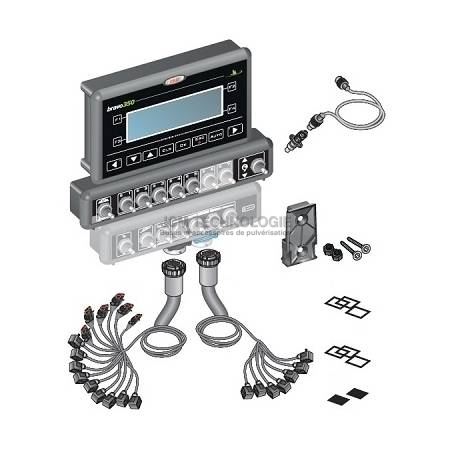

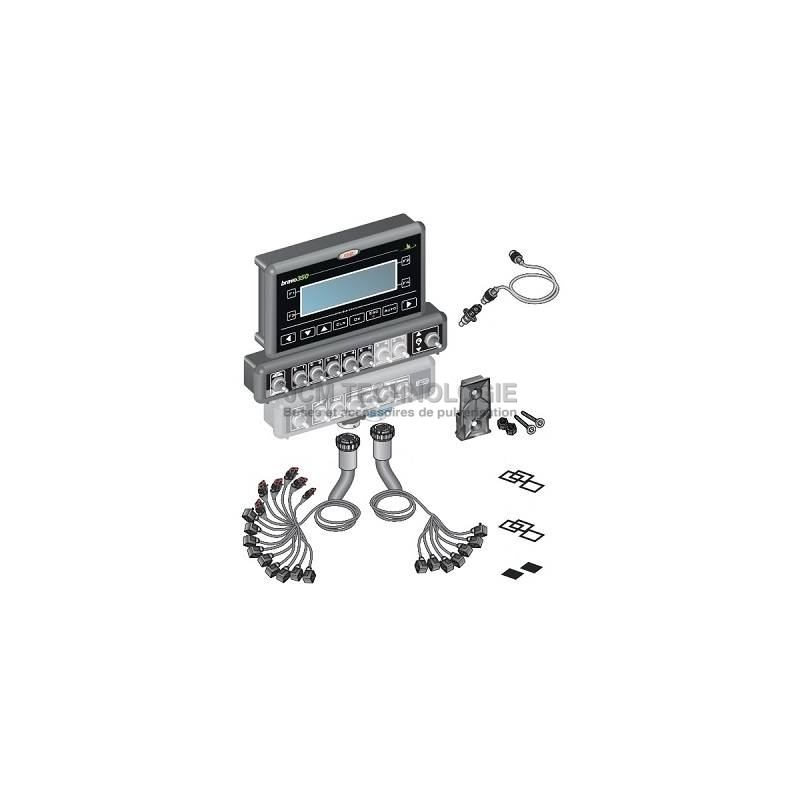

Comprend le boitier, son support, le câblage pour le raccordement des vannes et capteurs (longueur 6 m), le câble d'alimentation, la prise 3 plots et le câblage pour le raccordement des électro-distributeurs hydrauliques (longueur 12 m).

Important : ce boitier commande uniquement des vannes motorisées (générale et tronçons) à 3 fils avec + et - permanent et commutation +

Le câble des fonctions hydrauliques permet la commande des électrodistributeurs double effet. Le système ne permet pas la commande d'électrovanne de sélection de fonction.

Port USB pour la sauvegarde des données et les mises à jour logiciel.

Sources de vitesse d'avancement possibles : capteur de vitesse sur roue, depuis antenne GPS, depuis prise ISO11786 du tracteur (à commander séparement).

Ecran graphique LCD 240 x 64 px rétroéclairé

FONCTIONNALITES :

Régulation automatique du débit en fonction du volume/ha programmé.

Programmation du débit l/ha désiré (augmentation ou réduction temporaire en cours de traitement possible par simple appui sur une touche).

Jusqu'à 19 programmes utilisateurs mémorisables (dosage / buse).

Régulation sur le débit et/ou la pression (si présence des deux capteurs, possibilité de basculer en régulation par la pression si le débit est en dehors des limites définies).

Commandes d'ouverture et de fermeture des tronçons de pulvérisation.

Contrôle de l'usure des buses (si présence d'un capteur de pression et d'un débitmètre).

Fermeture de la vanne générale en-dessous de la vitesse minimum paramétrée.

Blocage de la vanne de régulation en dessous d'une vitesse ou d'une pression définie (limite le temps de latence pour retrouver le volume/ha défini lors de la reprise de la pulvérisation).

Enregistrement des travaux sur clé USB avec lecture possible sur PC. Sauvegarde également de la configuration, des programmes et des réglages du boîtier

Entrée pour 2 capteurs de végétation permettant d'automatiser l'ouverture/fermeture de la pulvérisation en bout de rang (type capteur ultrasons).

Indication du niveau de cuve (théorique ou réel si présence d'un capteur de niveau).

Gestion de 7 fonctions hydrauliques double effet.

AFFICHAGE :

Vitesse / volume l/ha / débit l/min / pression (calculée ou mesurée par capteur de pression) / niveau cuve en litres avec graphique / surface traitée / compte tour (tr/min) / alarmes (niveau de cuve, rotation, pression) / quantité épandue / temps de traitement / distance parcourue / productivité (ha/h) / buse utilisée / n° de parcelle, date et heure
